山东同创矿用旋进旋涡流量计 LXG100/800 选型指南

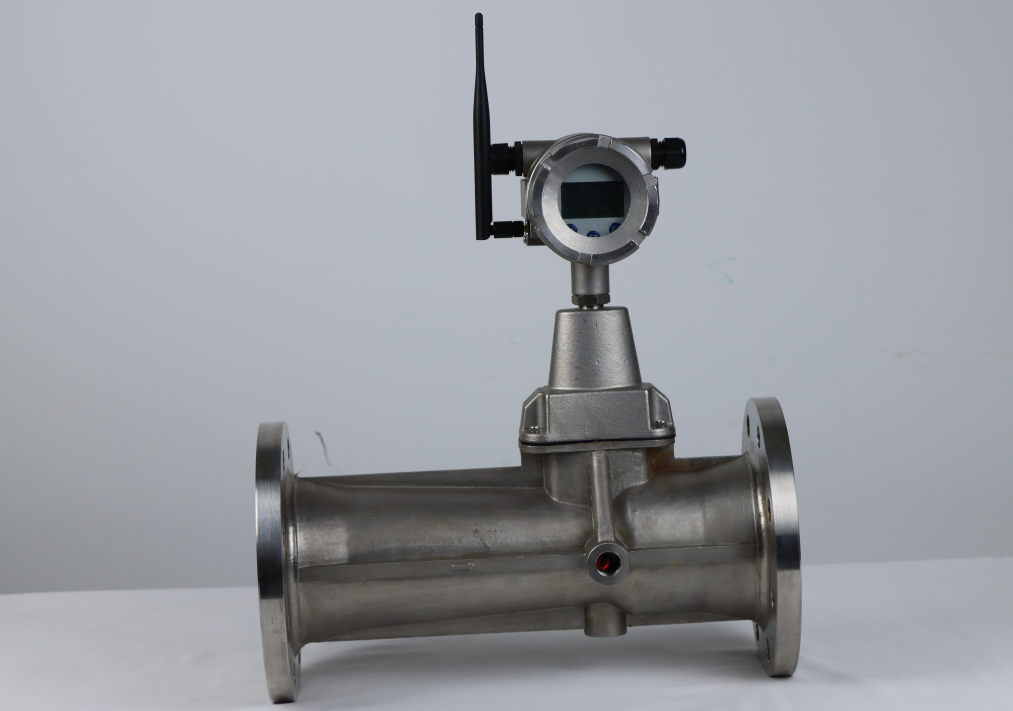

LXG100/800 是山东同创的矿用本安型旋进旋涡流量计，对应 DN100 管径，量程 50~800 m³/h（工况），精度0.5 级，防爆标志 Ex ib I Mb，专门测气体（瓦斯、煤气、空气、天然气）。它跟同厂的 LZD 电磁流量计是两码事——LZD 测导电液体，LXG 测气体，原理和介质完全不同。选型抓住三件事：定介质、算流量选口径、定压力与功能。下面按步说清。

LXG100/800 是什么来头？

型号拆开看：L=流量计、X=旋进旋涡、G=矿用本安型，斜杠前 100=公称通径 DN100，斜杠后 800=流量范围识别代号（对应 50~800 m³/h）。

项目	LXG100/800 参数
测量管径	DN100（100mm）
流量范围	50 ~ 800 m³/h（工况）
测量精度	0.5 级
适用介质	各类气体：空气、天然气、煤气、瓦斯等
防爆标志	Ex ib I Mb（矿用本安型）
公称压力	1.6 / 2.5 / 4.0 / 6.3 MPa 多档可选
工作温度	介质 -20~+80℃，环境 -20~+40℃
防护等级	IP67
供电	外供 DC15V / 内置 3.6V 锂电池（电池模式仅 LoRa 无线）
信号输出	4–20mA、200–1000Hz、RS485、LoRa 无线

它测什么、不测什么？

旋进旋涡靠”气体旋进产生进动频率”测流量，只认气体：

能测：瓦斯、煤气、天然气、空气、氮气等洁净或含尘气体。

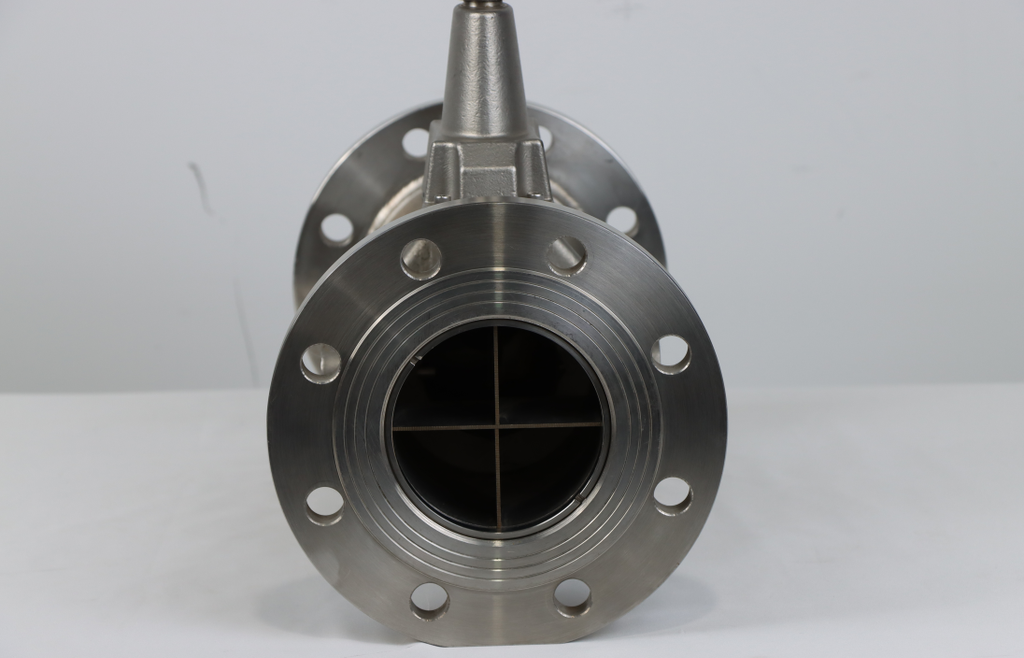

不能测：液体（水、油、泥浆）、固体颗粒流。介质里有大量液滴或纤维，会糊住起旋器、毁掉旋进体。

所以第一步选型，先确认你要量的是不是气体。液体请走 LZD 电磁流量计那条线。

选型第一步：算常用流量，落在量程中段

很多人误区：”管道是 DN100 就买 DN100 的表。”旋进旋涡选型看的是常用流量落在量程中段，不是管径。LXG100/800 量程 50~~800，常用流量建议落在 200~~600 m³/h 这一段，首尾两端精度都差。

山东同创 LXG 全系列口径对照：

型号	口径	流量范围（m³/h）
LXG25/30	DN25	2.5 ~ 30
LXG50/150	DN50	10 ~ 150
LXG80/400	DN80	28 ~ 400
LXG100/800	DN100	50 ~ 800
LXG150/2250	DN150	150 ~ 2250
LXG200/3600	DN200	360 ~ 3600

常用流量只有 30 上下，选 DN80（LXG80/400）比 DN100 更准；常用超 800，往上选 DN150。宁可选小一档让流速提起来，也别把表顶在满量程。

选型第二步：定压力等级

LXG 公称压力有 1.6 / 2.5 / 4.0 / 6.3 MPa 四档。选型时按管路实际最高工作压力选，留一档余量即可，不必盲目选最高压——高压壳体更重更贵。煤矿瓦斯抽采管路压力一般不高，多数 1.6 或 2.5 MPa 够用。

选型第三步：精度与功能配置

精度：LXG 系列为 0.5 级（±0.5%）。贸易结算若要求更高，需另评或选其他原理表。
温压补偿：必选。气体体积随温度压力变，LXG 内置温度、压力传感器，自动算标况流量，省去外加补偿模块。不补偿，标况流量算不准。

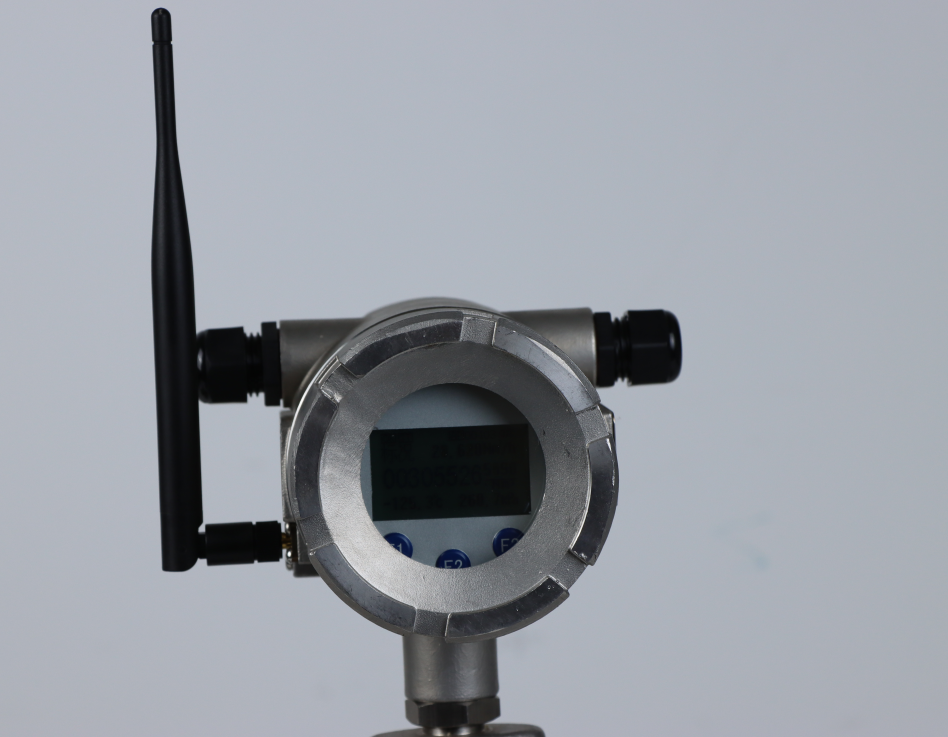

输出信号：4–20mA（接监控分站）、RS485（Modbus，井下长距离布线）、LoRa 无线（无布线场景）。按你监控系统接口选。
供电：外供 DC15V 全输出；不便拉线处用内置 3.6V 锂电池，仅走 LoRa 无线。

为什么温压补偿不能省？

气体和液体最大不同：同样一立方气，冬天冷、压力大时比夏天热、压力小时”重”很多。旋进旋涡测的是工况体积，不补偿就只是一堆随温压乱跳的数。LXG 的温压一体化设计，把温度、压力、流量一次测齐，直接给你标况流量，这才是结算和监测要的数。

安装选型也要提前想

直管段：上游 ≥10D、下游 ≥5D，避开弯头、阀门、变径；投运前清掉管内焊渣杂物。
缓开阀：首次通气缓慢开阀，瞬间大冲击气流会损毁内部起旋器，这是最常见的现场事故。
防振防磁：靠近振动源加管道支撑；避开变频器、变压器等强磁场。
本安纪律：Ex ib I Mb 本安设备，严禁私自开盖改装，外接设备须完成本安联检。

常见选型坑

介质搞错：拿它去测含水油雾或液体，起旋器很快糊死。
量程选满：常用流量顶在 800 上限，小流量段测不准、波动大。
忽视防爆：普通表扔进甲烷环境是火种，必须 Ex ib I Mb 本安且双证（MA+防爆）齐全。

常见问题

问：LXG100/800 能测液体吗？答：不能。它是气体流量计，测液体请选同厂 LZD 系列电磁流量计（需介质导电）。

问：电池供电能传 4–20mA 吗？答：不能。内置锂电池模式只走 LoRa 无线输出，4–20mA、RS485 等有线输出需外供 DC15V。
