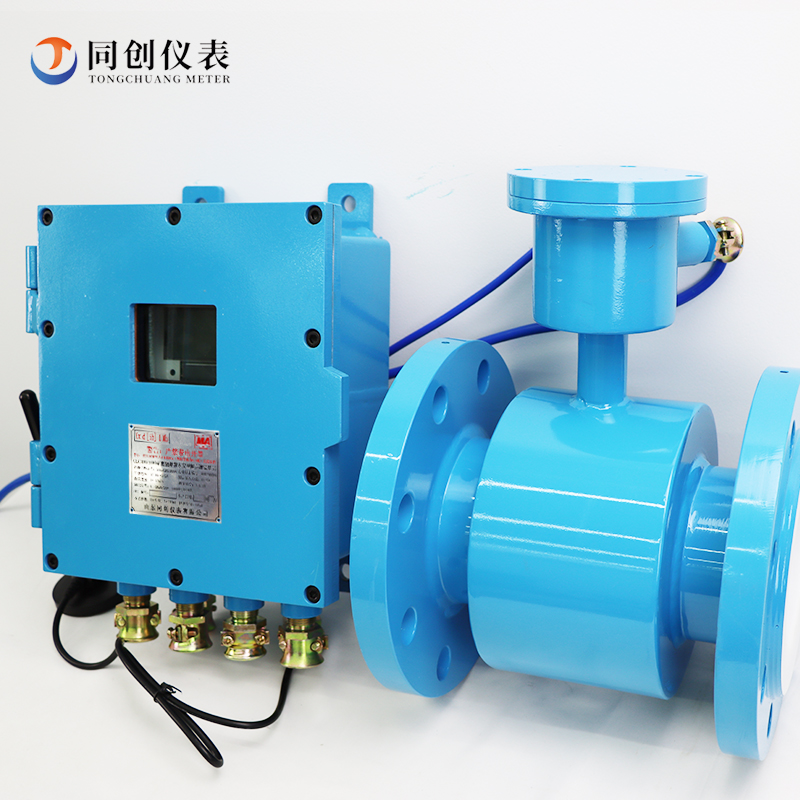

LZD127/200G 是山东同创的矿用隔爆兼本安型电磁流量计，对应 DN200 管径，靠法拉第电磁感应定律测量导电液体流量。测量前提是介质满管、电导率高于 5μS/cm、前后留有足够直管段；仪表上电先进入检定模式，约 3 分钟后自动转入测量模式，液晶屏显示瞬时流量、流速和累计量。它防爆标志为 Ex d[ib] I Mb，采用 AC95–240V 交流供电，分体式结构，断电即停、无内置电池。下面说清它怎么把流量测出来、测不准怎么查。
一、LZD127/200G 靠什么原理把流量测出来？
它用的是法拉第电磁感应定律，核心公式 E = K × B × V × D：E 是感应电动势，K 是仪表常数，B 是磁感应强度，V 是测量管内的平均流速，D 是测量管内径。导电液体流过垂直于流向的磁场时，会感应出与平均流速成正比的电势，这个电势被两个电极检出，经电缆送到转换器，处理后在屏幕上显示瞬时和累计流量。简单说，它测的不是”流量”本身，而是液体切割磁感线产生的电压，再由电压反算流速和流量。
二、测量前必须满足哪几个硬条件？
四个条件缺一不可：一是介质必须是导电液体，电导率高于 5μS/cm，纯水、油类、气体测不了；二是管道必须满管、无气泡，不满管测出来就是失真值；三是前后直管段够长，上游≥10D、下游≥5D（DN200 即上游 2 米、下游 1 米），弯头阀门前要把这段距离留出来；四是电极要水平安装，避免集气或覆泥影响信号。这四条是电磁流量计共通的测量前提，LZD127/200G 也不例外。
三、上电后怎么进入测量模式？
仪表上电默认进入检定模式，用于标定或改参数，此时液晶下行中间无电池符号。无操作约 3 分钟后自动转入测量模式；若期间有操作则维持 3 小时再转。测量模式下仪表完成流量、流速、空管等参数测量，并同时进行 RS485 等通讯。现场使用直接等它自动切到测量模式即可，主屏 LCD 背光即显示数据，不用手动切换。
四、屏幕上的瞬时流量和累计量从哪来？
转换器收到电极信号后，按出厂时标定好的仪表系数 K 和管道内径 D 计算流速 V，再乘截面积得体积流量。屏幕同时显示瞬时流量、流速和累计量；若管道未充满，空管检测会报警，此时读数不可信。累计量是瞬时流量对时间的积分，掉电不保存的区间是断电时段，所以测量期间不能断电——这正是隔爆兼本安型与交流供电强相关的点。
五、测出的数据怎么对外输出？
LZD127/200G 为分体式，传感器在井下测点、转换器可装在相对安全的位置。交流供电时输出全开：4–20mA 电流、200–1000Hz 频率、RS485（Modbus）三路均可接矿井监控分站，传输距离约 1 公里。4–20mA 对应的流量上下限可在表头设定，RS485 能远传瞬时流量、累计量、温度等参数，接入安全监控系统。注意本安输出侧须接经联检的安全栅，信号线用矿用屏蔽电缆单端接地。
六、测不准最常见的原因有哪些？
| 现象 | 优先排查项 |
| 流量偏大 | 管道不满管、有气泡、系数或零点未按出厂校验单设置 |
| 流量偏小或为零 | 信号线断路、电极结垢断路、介质电导率低于 5μS/cm |
| 读数跳动 | 未可靠接地、附近强磁场干扰、流体本身脉动 |
| 空管报警 | 管道未充满、电极处积气 |
九成测不准出在”没满管”或”系数零点没按出厂校验单设”，先查这两样，再查接地和干扰。
七、隔爆兼本安型在测量上跟本安型有何不同？
最关键一点是供电。LZD127/200G 是 AC95–240V 交流供电，断电即停、没有内置锂电池，所以不存在”断电也能测”的情况；而同创 LZD280 本安型是 DC 双供电（外 DC15V + 内置 3.6V 锂电），电池模式可独立测量。此外 LZD127 为分体式，隔爆壳体内是主体、本安端子接安全栅限能，装配时严禁带电开盖、隔爆面不得涂漆损伤。写选型稿时别把两套供电混为一谈。
八、井下安装测量要注意什么？
管道就位后，先确认流向箭头与介质流向一致，法兰垫片内径不得小于管径、不得突入管内。隔爆装配四步：断电→开盖按接线图接本安端子至安全栅→恢复隔爆面并均匀紧固→送电。整条管路单点接地，接地电阻≤10Ω，信号屏蔽层单端接地，严禁在信号口接入 220V/380V。强振动处加减振支架。全部以 LZD127/200G 出厂说明书与本安系统匹配表为准。
