矿用超声波流量计满管测量安装，牢记前十后五直管段要求

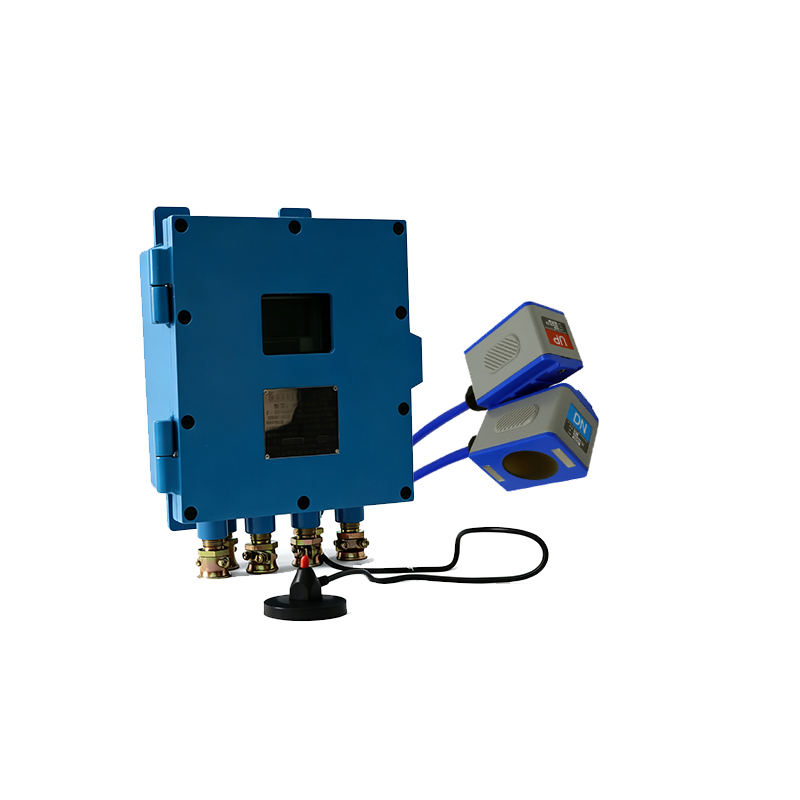

隔爆兼本安超声波流量计采用时差法原理，测量精度受流场状态影响很大，安装时直管段条件直接决定后期计量稳定性，必须满足上游 10 倍管径、下游 5 倍管径的直管段要求，也就是行业常说的前十后五。安装位置要远离泵体、阀门、弯头、变径管件，这些部件会造成流体漩涡，流场紊乱，引发流量数值波动漂移。矿用超声波流量计满管测量

仪表必须在管道满管条件下工作，不满管、管道半空都会直接造成测量失效，禁止安装在管道最高点、介质向下流动竖直管路，高点容易聚集气泡干扰超声波传播。如果现场只能使用非满管管路，尽量选择 U 型管段，保证测量位置始终充满液体。矿用超声波流量计满管测量

探头建议安装在管道水平截面 ±45° 侧面位置，避开管道顶部（容易聚集气泡）和管道底部（沉积泥沙杂质）。外夹式安装，需要打磨探头安装位置管道外壁，露出金属本色，涂抹足量专用耦合剂，保障超声波声波穿透管壁。矿用超声波流量计满管测量

安装完成之后，录入管道外径、壁厚，仪表自动计算探头安装间距，严格按照计算数值摆放传感器，不要凭经验随意调整。全部参数设置完成固化保存，再查看信号质量菜单，确认信号达标后，才算完成整套安装调试工作。矿用超声波流量计满管测量
