矿用旋进漩涡流量计直管段规范与管道配套要求

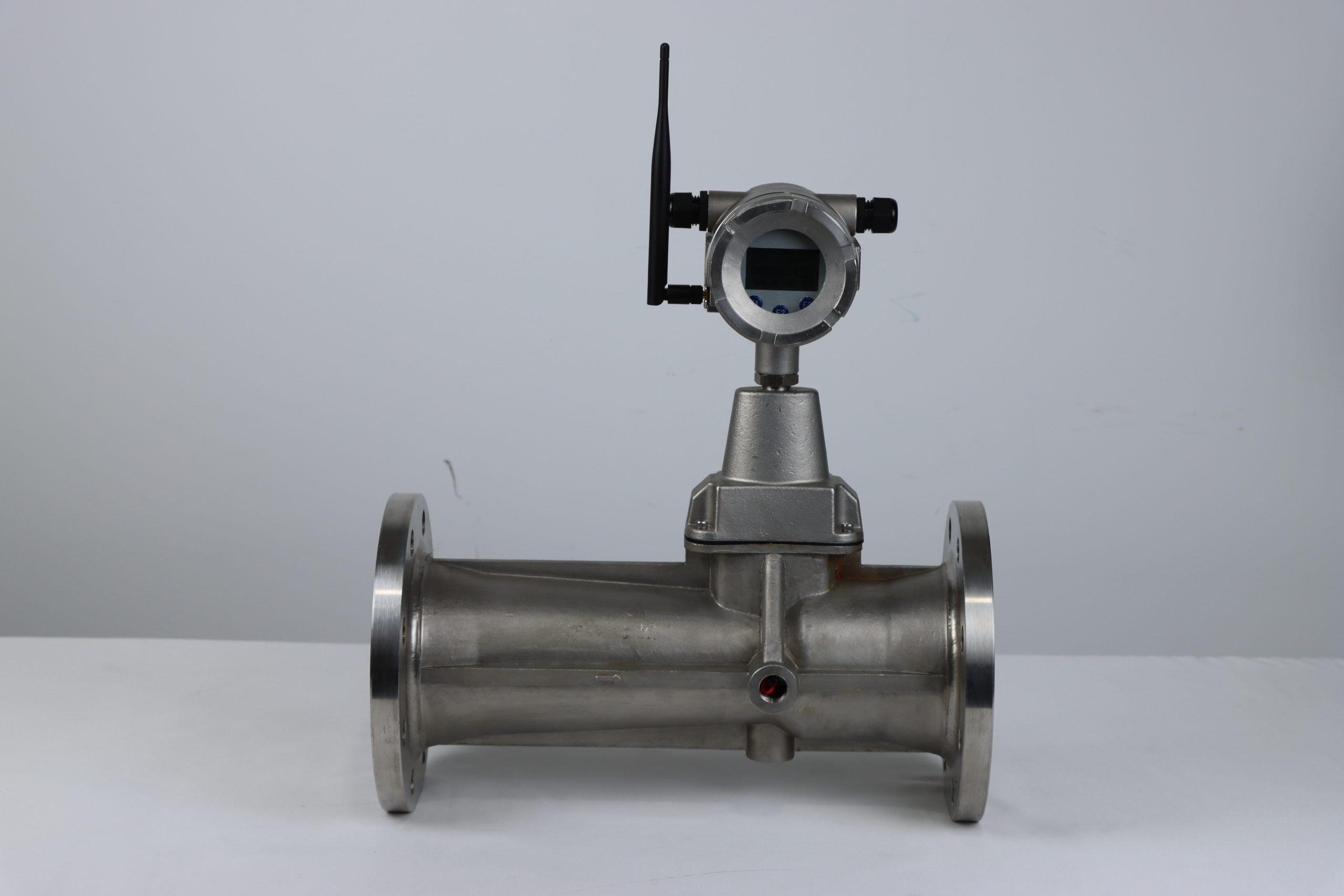

矿用旋进漩涡流量计的流体紊乱是计量偏差最主要诱因，直管段长度是安装核心标准，所有弯头、变径、阀门、三通上游统一遵循前 3 倍管径、下游 2 倍管径规范，简写前 3D 后 2D。D 代表流量计公称通径，例如 DN100 管道，上游直管段最少 300 毫米，下游不少于 200 毫米，直管段内壁必须光滑平整，焊缝凸起、内衬脱落、管壁凹凸都会扰乱气流。

矿用旋进漩涡流量计的单 90 度弯头、双反向弯头、缩径管、扩径管、调节阀全部执行统一直管标准，无特殊豁免条件。现场改造管道空间不足、直管段达不到要求时，需要加装流体整流器，强制规整气流，否则流量数值持续无规律跳动。

矿用旋进漩涡流量计的管道安装必须保证法兰完全同轴，上下、左右错位会产生剪切应力，挤压壳体内部导流结构，同时形成局部紊流。密封垫片厚度提前预留补偿空间，长管线下游加装弹性伸缩节，消除热胀冷缩带来的安装应力。

矿用旋进漩涡流量计的管道投运试压前，必须将流量计隔离，关闭旁路阀门保护仪表，试压压力不能超过设备额定承压上限，超压会永久损坏内置压力传感器。

矿用旋进漩涡流量计的新管道安装仪表前，全程吹扫清理焊渣、铁锈、砂石，杂物进入腔体极易卡住导流叶片。投送介质时上下游阀门缓慢开启，禁止瞬间全开形成冲击气流，高速气流会弯折螺旋叶片，造成不可逆损坏。

矿用旋进漩涡流量计的配套旁路三通管道是井下必备结构，不停产检修、吹扫、更换仪表只能依靠旁路隔离，旁路阀门必须保证严密无内漏，微量漏气会导致累积流量长期偏小。
